Osastoivat seinät ja palomuurit

Karkaistut kevytbetonituotteet ovat erittäin paloturvallisia

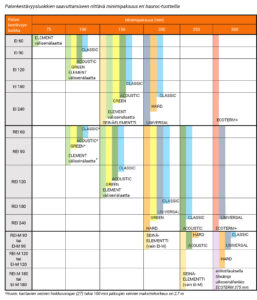

Taulukko palonkestävyysluokista helpottaa tuotevalintaa suunnittelussa

Karkaistu kevytbetoni on palamaton materiaali, josta valmistetut harkko- ja elementtituotteet sopivat erinomaisesti erilaisiin palonkestävyyttä vaativiin kohteisiin. Taulukosta valitset helposti palonkestävyysluokkien saavuttamiseen riittävät minimipaksuudet erilaisilla bauroc tuotteilla.

Lisätietoa paloturvallisten rakenteiden suunnittelusta löydät bauroc PALOSUUNNITTELUOHJEESTA

bauroc SEINÄELEMENTIT

bauroc SEINÄELEMENTIT ovat karkaistusta kevytbetonista valmistettuja rau­doitettuja elementtejä. Elementtejä käytetään teollisuus- ja liikeraken­nusten ei-kantavina rakenteina ja ei-kantavina osastoivina seininä.

Seinäelementit valmistetaan tiheydeltään 525 kg/m3 kevytbetonista ja niiden teräkset korroosiosuojataan tehtaalla. Elementit sopivat erilaisiin lämpöä ja paloa eristäviin rakentei­siin sekä palomuureihin elementin leveydestä riippuen (ks. taulukko).

Seinäelementit ovat suhteellisen kevyitä, mikä helpottaa perustusten tekoa ja ne on nopeita asentaa. Pontatut seinäelementit asennetaan vaakasuoraan ja niiden saumaan tulee tavallisesti tiivistysnauha tai rakenteellisten palomuurien tapauksessa laasti. Elementtirakenteiset seinät on helppo purkaa ja siirtää tarvittaessa. Elemen­tit vastaavat eurooppalaisen standardin EN 12602 vaatimuksia ja ne ovat CE- merkittyjä.

Tekniset ominaisuudet

  • kuivatiheys 525 kg/m3
  • lämmönjohtavuus λ10, dry: 0,13 W/mK
  • ei-kantavat seinäelementit, suurin tuulikuorma 0,85…1,1 kN/m2
  • pituudet 200 mm välein, maksimi pituus 6000 mm

Paloluokitukset

leveys/korkeus/pituus paloluokitus
ei-kantava seinä
150 x 600 x 6000 mm EI240 osastoiva seinä
200 x 600 x 6000 mm EI240 osastoiva seinä
EI-M 90 palomuuri
250 x 600 x 6000 mm EI240 osastoiva seinä
EI-M 180 palomuuri
300 x 600 x 6000 mm EI240 osastoiva seinä
EI-M 180 palomuuri
375 x 600 x 6000 mm EI240 osastoiva seinä
EI-M 180 palomuuri

I = Eristävyys. Aika, joka kuluu rakennusosan kylmällä puolella lämpötilan nousuun (yleensä 140oC).
E = Tiiviys. Aika, jonka rakennusosan tiiviys liekkejä tai kuumia kaasuja vastaan säilyy palotilanteessa.
R = Kantavuus. Aika, jonka rakenne kestää sortumatta palotilanteessa.
M = Iskunkestävyys palotilanteessa. Rakennusosan kyky kestää mekaanista iskua palotilanteessa.

bauroc HARKOT

bauroc HARKOT sopivat myös osastoivien seinien ja palomuurien rakentamiseen. Eri harkkolaadut poikkeavat toisistaan tiheyden suhteen. Harkkoseinien palonkestävyys riippuu harkon tiheydestä ja seinän paksuudesta.

Harkkoseinien hoikkuusmitoitus tehdään EC6 mukaisesti. Hoikkuusluku = hef/tef, missä hef on seinän tehollinen korkeus ja tef seinän tehollinen paksuus. Kun seinän pääasiallisena kuormana on pystysuora kuorma, seinän hoikkuusluku rajoitetaan arvoon 27.

CLASSIC kantavien seinien harkko

bauroc CLASSIC kantavien seinien harkko sopii lisäeristettynä myös ulkoseiniin. CLASSIC harkoissa 150, 200, 250 ja 300 mm on valu-ura pystysauman yhteen juottamista varten.

pituus/leveys/korkeus paloluokka
600 x 300 x 200 mm REI240, REI-M90
600 x 250 x 200 mm REI240
600 x 200 x 200 mm REI180
600 x 150 x 200 mm  REI120, EI180
600 x 100 x 200 mm  EI90

• Puristuslujuus: 3,0 N/mm2
• Kuivatiheys: 425 kg/m³ (+/-30 kg/m3)

HARD erikoiskova harkko

bauroc HARD on erikoiskova harkko on suunniteltu seiniin, joissa tarvitaan suuria puristuslujuuksia. Suuremman tiheyden myötä saavutetaan parempi paloluokka pienemmillä seinäpaksuuksilla.

pituus/leveys/korkeus paloluokka
600 x 300 x 200 mm REI240, REI-M120
600 x 250 x 200 mm REI240, REI-M90
600 x 200 x 200 mm REI240

• Puristuslujuus: 5,0 N/mm2
• Kuivatiheys: 535 kg/m³ (+/-30 kg/m3)

ACOUSTIC ääneneristysharkko

ACOUSTIC harkkojen suuri tiheys (kuivatiheys 575 kg/m³) antaa harkolle erinomaiset ääneneristysominaisuudet. Harkko käy kantaviin seiniin.

ACOUSTIC 250 seinän ilmaääneneristysluku Rw=48dB ja ACOUSTIC 150 harkoilla  kaksoisseinärakenteena on jopa 60 dB ilmaääneneristävyys.

Kaksoisseinä sopii erinomaisesti esimerkiksi tehdashallien, asunnon ja työhuoneen välisenä sekä huoneistojen välisiin seinärakenteisiin.

pituus/leveys/korkeus paloluokka
600 x 250 x 200 mm REI240, REI-M90
600 x 150 x 200 mm REI120, EI240
600 x 100 x 200 mm EI120

•  Puristuslujuus: 4,0 N/mm2
• Ominaispaino 575 kg/m3 (+/- 30 kg/m3)

UNIVERSAL yleisharkko

bauroc UNIVERSAL yleisharkko sopii kaikkeen rakentamiseen. Nopea muurata ja siksi edullinen käyttää suurissa rakennuksissa. Samaa sileää harkkoa voi kääntämällä käyttää sekä 200 että 300 mm vahvuisen seinän rakentamiseen. Harkkoja voi käyttää kantavissa ja kevyissä seinissä.

pituus/leveys/korkeus paloluokka
600 x 200 x 300 mm REI180
600 x 300 x 200 mm REI240, REI-M90

• Puristuslujuus: 2,5 N/mm2
• Kuivatiheys on 375 kg/m³ (+/-25 kg/m3)

ECOTERM+ ulkoseinäharkko

bauroc ECOTERM+ lämpöharkko on yksiaineinen kantava rakenne ja samalla lämmöneriste.

pituus/leveys/korkeus paloluokka
600 x 500 x 200 mm REI240
600 x 375 x 200 mm REI240
600 x 300 x 200 mm REI240

• Harkkojen kuivatiheys on markkinoiden, kevein 300 kg/m³ (+/- 25 kg/m3), mikä tekee seinästä hyvin lämpöä eristävän.
• Harkkojen puristuslujuus fb=1,8 N/mm², riittävä kolmekerroksisiin rakennuksiin
• Ulkopuolelta rapatun sekä sisäpuolelta tasoitetun ja maalatun ulkoseinärakenteen U-arvo EU-standardi ISO-10456 mukaisesti bauroc ECOTERM+ 500 -harkoilla toteutettuna 0,15 W/m2K (dry-arvo 0,141) ja bauroc ECOTERM+ 375-harkoilla toteutettuna 0,20 W/m2K (dry-arvo 0,186).
