Osastoivat seinät ja palomuurit

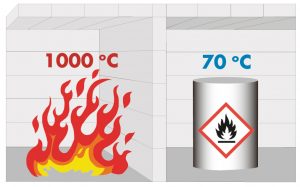

Karkaistut kevytbetonituotteet ovat erittäin paloturvallisia

Karkaistusta kevytbetonista tehty rakenne täyttää vaativan paloluokan EI-M180



bauroc SEINÄELEMENTIT

bauroc SEINÄELEMENTIT ovat karkaistusta kevytbetonista valmistettuja rau­doitettuja elementtejä. Elementtejä käytetään teollisuus- ja liikeraken­nusten ei-kantavina rakenteina ja ei-kantavina osastoivina seininä.

Seinäelementit valmistetaan tiheydeltään 500 kg/m3 kevytbetonista ja niiden teräkset korroosiosuojataan tehtaalla. Elementit sopivat erilaisiin lämpöä ja paloa eristäviin rakentei­siin sekä palomuureihin elementin leveydestä riippuen (ks. taulukko).

Seinäelementit ovat suhteellisen kevyitä, mikä helpottaa perustusten tekoa ja ne on nopeita asentaa. Pontatut seinäelementit asennetaan vaakasuoraan ja niiden saumaan tulee tavallisesti tiivistysnauha tai rakenteellisten palomuurien tapauksessa laasti. Elementtirakenteiset seinät on helppo purkaa ja siirtää tarvittaessa. Elemen­tit vastaavat eurooppalaisen standardin EN 12602 vaatimuksia ja ne ovat CE- merkittyjä.

Tekniset ominaisuudet

  • kuivatiheys 500 kg/m3
  • lämmönjohtavuus λ10, dry: 0,13 W/mK
  • ei-kantavat seinäelementit, suurin tuulikuorma 0,85…1,1 kN/m2
  • pituudet 200 mm välein, maksimi pituus 6000 mm

Paloluokitukset

leveys/korkeus/pituuspaloluokitus
ei-kantava seinä
150 x 600 x 6000 mmEI240 osastoiva seinä
200 x 600 x 6000 mmEI240 osastoiva seinä
EI-M 90 palomuuri
250 x 600 x 6000 mmEI240 osastoiva seinä
EI-M 180 palomuuri
300 x 600 x 6000 mmEI240 osastoiva seinä
EI-M 180 palomuuri
375 x 600 x 6000 mmEI240 osastoiva seinä
EI-M 180 palomuuri

I = Eristävyys. Aika, joka kuluu rakennusosan kylmällä puolella lämpötilan nousuun (yleensä 140oC).
E = Tiiviys. Aika, jonka rakennusosan tiiviys liekkejä tai kuumia kaasuja vastaan säilyy palotilanteessa.
R = Kantavuus. Aika, jonka rakenne kestää sortumatta palotilanteessa.
M = Iskunkestävyys palotilanteessa. Rakennusosan kyky kestää mekaanista iskua palotilanteessa.
Hoikkuus (L/h) ei saa ylittää ei-kantavissa pystyseinissä arvoa 40, eikä kantavissa arvoa 30.



bauroc HARKOT

bauroc HARKOT sopivat myös osastoivien seinien ja palomuurien rakentamiseen. Eri harkkolaadut poikkeavat toisistaan tiheyden suhteen. Harkkoseinien palonkestävyys riippuu harkon tiheydestä ja seinän paksuudesta.


CLASSIC kantavien seinien harkko

bauroc CLASSIC kantavien seinien harkko sopii lisäeristettynä myös ulkoseiniin. CLASSIC harkoissa 150, 200, 250 ja 300 mm on valu-ura pystysauman yhteen juottamista varten.

pituus/leveys/korkeuspaloluokka
600 x 300 x 200 mmREI240, REI-M90
600 x 250 x 200 mmREI240
600 x 200 x 200 mmREI180
600 x 150 x 200 mm REI120, EI180
600 x 100 x 200 mm EI90

• Puristuslujuus: 3,0 N/mm2

• Kuivatiheys: 425 kg/m³ (+/-30 kg/m3)


HARD erikoiskova harkko

bauroc HARD on erikoiskova harkko on suunniteltu seiniin, joissa tarvitaan suuria puristuslujuuksia. Suuremman tiheyden myötä saavutetaan parempi paloluokka pienemmillä seinäpaksuuksilla.

pituus/leveys/korkeuspaloluokka
600 x 300 x 200 mmREI240, REI-M120
600 x 250 x 200 mmREI240, REI-M90
600 x 120 x 200 mmREI240

• Puristuslujuus: 5,0 N/mm2

• Kuivatiheys: 535 kg/m³ (+/-30 kg/m3)

ACOUSTIC ääneneristysharkko

ACOUSTIC harkkojen suuri tiheys (kuivatiheys 575 kg/m³) antaa harkolle erinomaiset ääneneristysominaisuudet. Harkko käy kantaviin seiniin.

ACOUSTIC 250 seinän ilmaääneneristysluku Rw=48dB ja ACOUSTIC 150 harkoilla  kaksoisseinärakenteena on jopa 60 dB ilmaääneneristävyys.

Kaksoisseinä sopii erinomaisesti esimerkiksi tehdashallien, asunnon ja työhuoneen välisenä sekä huoneistojen välisiin seinärakenteisiin.

pituus/leveys/korkeuspaloluokka
600 x 250 x 200 mmREI240, REI-M90
600 x 150 x 200 mmREI120, EI240
600 x 100 x 200 mmEI120

•  Puristuslujuus: 4,0 N/mm2

• Ominaispaino 575 kg/m3 (+/- 30 kg/m3)



UNIVERSAL yleisharkko

bauroc UNIVERSAL yleisharkko sopii kaikkeen rakentamiseen. Nopea muurata ja siksi edullinen käyttää suurissa rakennuksissa. Samaa sileää harkkoa voi kääntämällä käyttää sekä 200 että 300 mm vahvuisen seinän rakentamiseen. Harkkoja voi käyttää kantavissa ja kevyissä seinissä.

pituus/leveys/korkeuspaloluokka
600 x 200 x 300 mmREI180
600 x 300 x 200 mmREI240, REI-M90

• Puristuslujuus: 2,5 N/mm2

• Kuivatiheys on 375 kg/m³ (+/-25 kg/m3)

ECOTERM+ ulkoseinäharkko

bauroc ECOTERM+ lämpöharkko on yksiaineinen kantava rakenne ja samalla lämmöneriste.

pituus/leveys/korkeuspaloluokka
600 x 500 x 200 mmREI240
600 x 375 x 200 mmREI240
600 x 300 x 200 mmREI240

• Harkkojen kuivatiheys on markkinoiden, kevein 300 kg/m³ (+/- 25 kg/m3), mikä tekee seinästä hyvin lämpöä eristävän.
• Harkkojen puristuslujuus fb=1,8 N/mm², riittävä kolmekerroksisiin rakennuksiin
• Ulkopuolelta rapatun sekä sisäpuolelta tasoitetun ja maalatun ulkoseinärakenteen U-arvo EU-standardi ISO-10456 mukaisesti bauroc ECOTERM+ 500 -harkoilla toteutettuna 0,15 W/m2K (dry-arvo 0,141) ja bauroc ECOTERM+ 375-harkoilla toteutettuna 0,20 W/m2K (dry-arvo 0,186).
